光學濾光片的常見參數

2024-05-11 林樹鑫

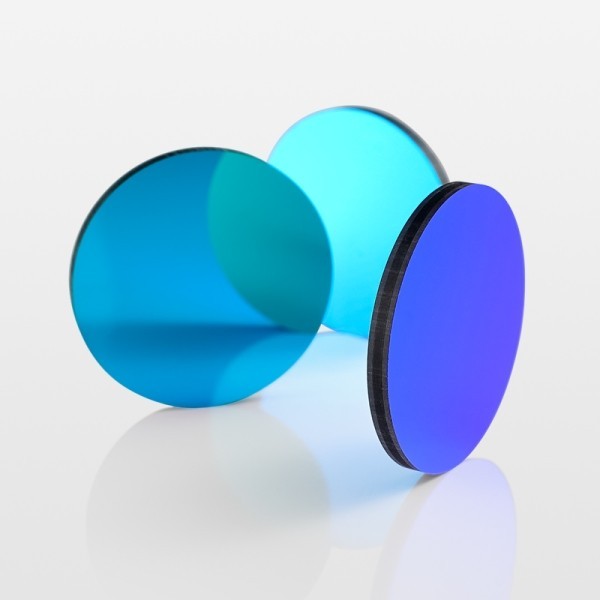

濾光片作為光學系統中的重要元件,在制作過程中具有多種參數來描述其性能和應用特點。不同的參數指標可根據不同的應用領域做不同的調整,下面我們就帶大家去簡單認識一下光學濾光片的常見參數!


 光學濾光片的常見參數


中心波長(CWL):一般指帶通濾光片透過率的最大值所對應的波長,也稱為峰值波長。在使用濾光片時,需要根據需要選擇相應的中心波長,以達到所需的光學效果。



帶寬(FWHM):也叫半高寬,指帶通通帶范圍內最大透過率一半位置處的波段范圍,又稱半寬。帶寬的大小決定了濾光片能夠透過的光譜范圍。



透射率(T):對可透過波段的光的透射能力,為計算光進入濾光片的損失比,通常用百分比表示。透射率越大,濾光片的光學性能越好。



峰值透射率:濾光片損耗后能透過的最大值,通常用于評估濾光片的光學效率。



截止率(Block):截止范圍內的波長所對應的透過率,又叫截止深度。截止率可以用透過率來衡量,也可以用光密度(OD)來表示,OD=-log(T),根據OD1~OD6,截止帶透過率從0.1~0.000001。



截止范圍:是用于表示通過濾光片損耗的能量光譜區域的波長間隔,也就是通帶之外的波長范圍。



過渡帶寬度:根據濾光片截止深度不同,指定的濾光片截止深度和透過率峰1/2位置處之間允許的最大光譜寬度。



斜率:通常描述邊緣濾光片從高截止轉換為高透射率的帶寬。斜率越陡峭,濾光片的性能越好。



起始波長:在長波通濾光片中透射率增加至峰值的1/2時所對應的波長,在帶通濾光片中有時也可定義為5%或10%的峰值透過率所對應的波長。



光譜范圍:濾光片能夠透過的波長范圍,如紫外濾光片(180~400nm)、可見光濾光片(400~700nm)等。



偏振類型:指濾光片的偏振方向,通常有線偏振和圓偏振兩種。不同類型的偏振濾光片在光學系統中有不同的應用。



角度效應:濾光片在不同入射角度下的透射率變化。對于某些應用,如攝影和望遠鏡,角度效應是一個重要的考慮因素。



溫度穩定性:濾光片在高溫或低溫環境下的性能變化。對于需要在極端溫度條件下工作的光學系統,溫度穩定性是一個關鍵參數。



機械穩定性:濾光片在受到機械應力時的性能變化。對于需要承受振動或沖擊的光學系統,機械穩定性是一個重要考慮因素。



尺寸:濾光片的物理尺寸,如直徑、厚度等。尺寸的選擇取決于光學系統的設計和應用需求。


材料:濾光片通常由不同的材料制成,如玻璃、塑料、晶體等。材料的選擇會影響濾光片的性能、成本和耐用性。



這些參數共同描述了濾光片的性能和應用特點,有助于用戶根據實際需求選擇合適的濾光片。
