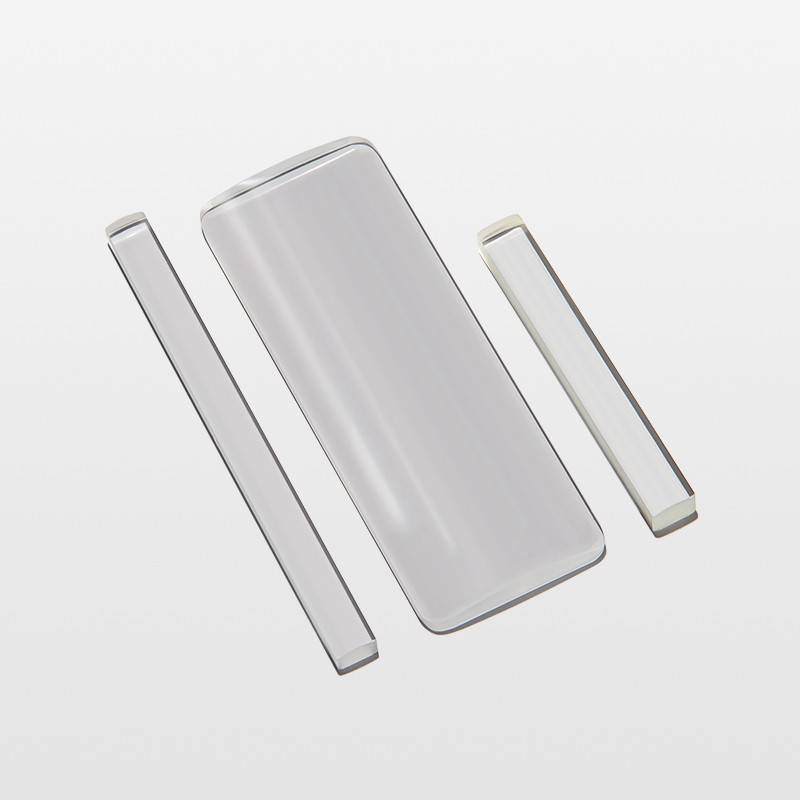

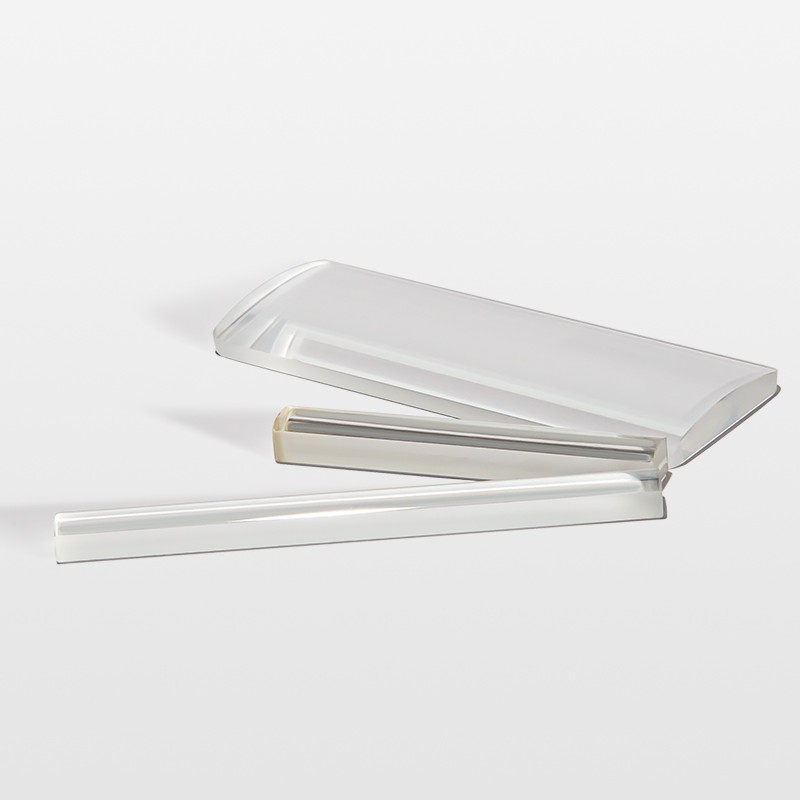

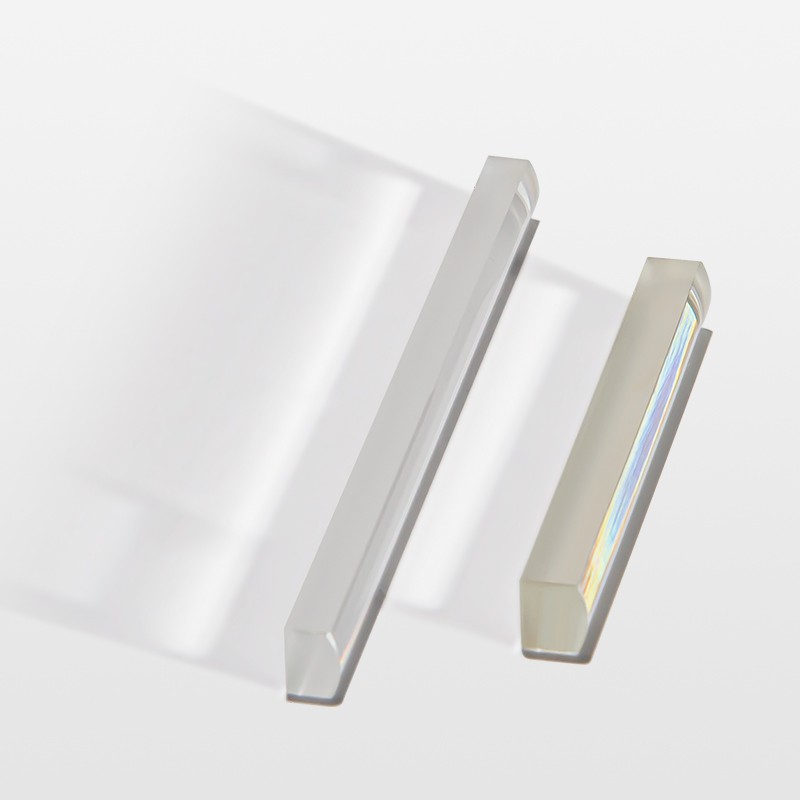

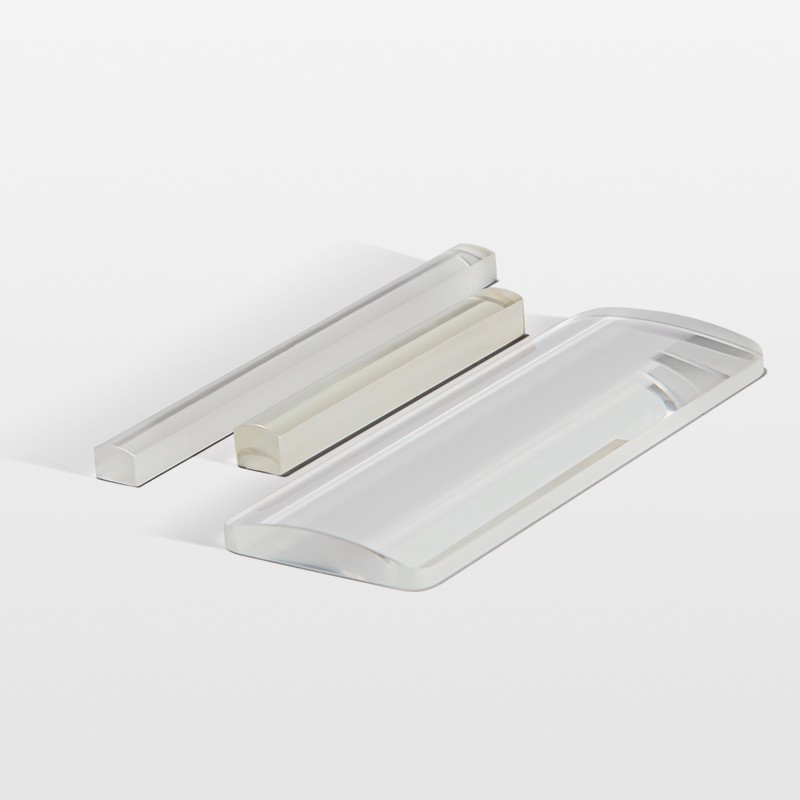

平凸柱面透鏡

產品介紹：平凸柱面透鏡會將入射光線聚焦到線上，焦距為正，由一個平面和一個凸柱面組成，常用于將平行或發散光束聚集到線上或改變像的寬高比。傳統的球面透鏡對入射光在兩個方向上的作用是對稱的，而柱面透鏡對入射光只有一個方向上的光線起作用，典型的應用是用一對柱面透鏡實現變形光束的整形，一對正柱面透鏡可以用于準直和圓形化激光二極管的輸出；另一個可能的應用是用單個柱透鏡將發散的光束聚焦到探測器陣列上。

  • 型 號： 定制
  • 規 格： 定制
  • 材 料： 光學玻璃
關閉
產品咨詢
客服熱線：0755-89936779


產品介紹：

平凸柱面透鏡會將入射光線聚焦到線上，焦距為正，由一個平面和一個凸柱面組成，常用于將平行或發散光束聚集到線上或改變像的寬高比。傳統的球面透鏡對入射光在兩個方向上的作用是對稱的，而柱面透鏡對入射光只有一個方向上的光線起作用，典型的應用是用一對柱面透鏡實現變形光束的整形，一對正柱面透鏡可以用于準直和圓形化激光二極管的輸出；另一個可能的應用是用單個柱透鏡將發散的光束聚焦到探測器陣列上。為了最小化球差，當將準直光束會聚成一條線時，應將準直光入射到透鏡的曲面上，而當準直線光源時，應將線光源入射到透鏡的平面。



柱面透鏡原理  ：

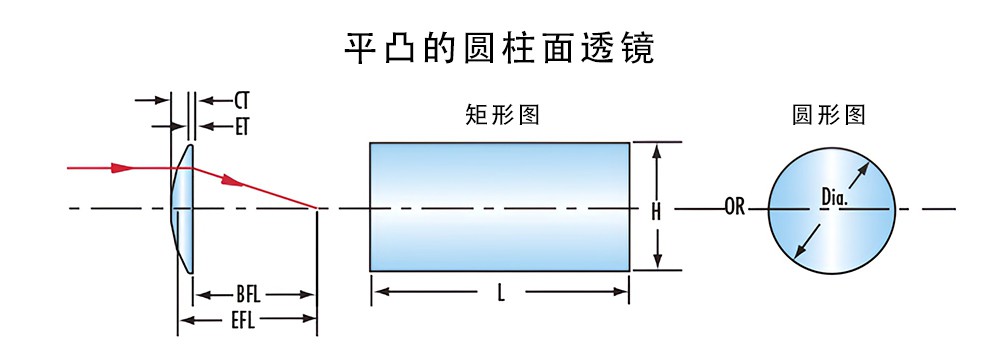

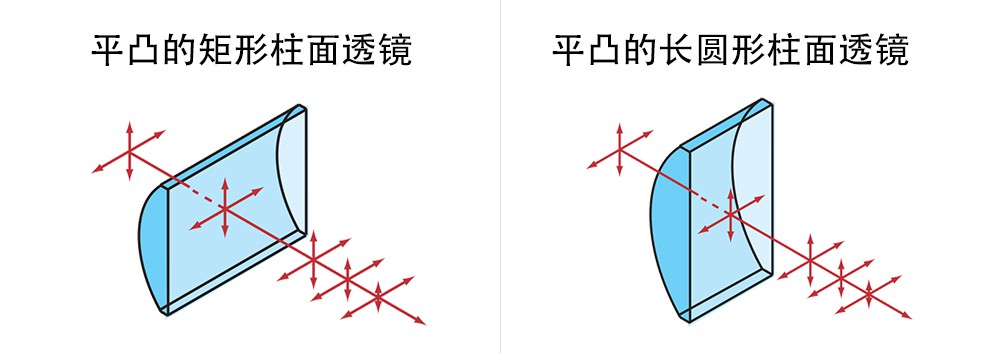

柱面透鏡是 X 軸和 Y 軸上半徑不同的一種透鏡，因此透鏡的形狀為圓柱形或半圓柱形，而且只有單一光軸有圖像放大倍率. 柱面透鏡 通常用作激光線發生器，以調節圖像高度大小，或在成像系統中校正像散.




平凸透鏡





指標要求：

    指標    高精度    常規精度
      光潔度      40-20 S/D      60-40 S/D
      直徑，L/H公差      +0/-0.1mm      +0/-0.2mm
      傾斜公差      +/-0.1mm      +/-0.2mm
      楔角公差 <7弧分 <15弧分





產品應用領域  ：

廣泛應用于線聚集系統、電影攝放系統、傳真機和印刷排版的掃描成像系統，以及醫療領域的胃鏡、腹腔鏡，汽車領域的車載視頻系統，同時在線性探測器照明、條形碼掃描、全息照明、光信息處理、計算機、激光發射，強激光系統和同步輻射光束線中，在大功率激光諧振腔的腔片和長距離線干涉儀等高精度測試儀器和裝置中。




應用案例 ：


胃鏡儀器

胃鏡儀器

條碼掃描儀

條碼掃描儀

掃描成像系統

掃描成像系統
