什么是表面精度?什么是光潔度?

2025-03-05 派大星

在光學元件制造生產的過程中,尤其是濾光片,我們經常遇到幾個關于光學鏡片的一些參數,比如表面精度與光潔度,為此我們為大家做一個簡單的科普認識,方便大家對于這兩個術語做一個基本的認識,以便在采購或設計濾光片時做出更合適的決策。


 什么是表面精度?什么是光潔度?

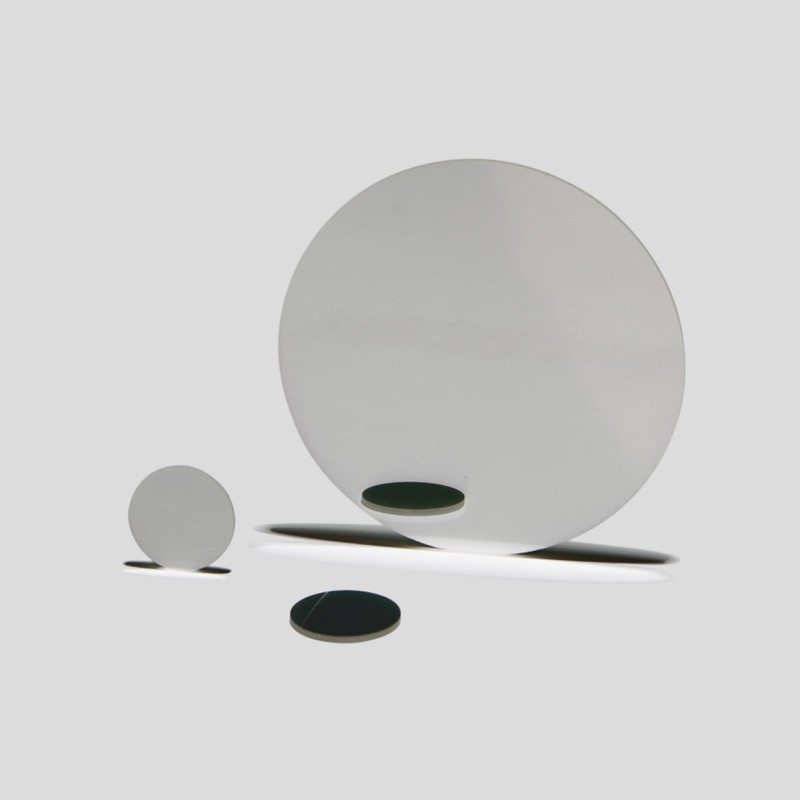

(激埃特原創圖片)


表面精度(Surface Figure Accuracy),指光學表面的宏觀幾何形狀與理想設計形狀的偏差(如平面度、球面度、非球面度等),反映整體面型誤差,常見量化指標如PV值(峰谷值)、RMS值(均方根值)、干涉條紋數(如λ/4@633nm)。表面精度一般關注毫米至米級的幾何形狀誤差,其精度影響光束波前質量(如聚焦、準直)。



光潔度(Surface Finish/Roughness)是指表面微觀尺度的粗糙程度,描述亞微米級凹凸不平的分布特性,其量化指標:Ra(算術平均粗糙度)、Rq(均方根粗糙度)、Rz(最大峰谷高度),光潔度主要關注納米至微米級的微觀起伏,光潔度的好壞直接影響散射損耗與透射效率。



1.技術影響對比

參數表面精度光潔度
典型問題光束畸變、光斑擴散、能量不均散射損耗、透射率下降、雜散光干擾
測量工具干涉儀、輪廓儀原子力顯微鏡(AFM)、白光干涉儀
工藝控制精密研磨、拋光、面型修正超精密拋光、鍍膜應力管理
極限挑戰大尺寸鏡片的面型一致性(如λ/50超光滑表面(Ra0.1nm


2.濾光片應用中的協同作用

在強脈沖激光美容儀等場景中,表面精度和光潔度都會對其質量造成影響!

表面精度不足時,濾光片面型誤差導致光束發散,光斑能量密度分布不均,可能引發皮膚灼傷或療效不穩定。

例如,PV值超過λ/4(約158nm@633nm)時,光斑邊緣能量波動可達±20%。

當光潔度不足時,表面粗糙度過高(如Ra>2nm)會增加短波長光的散射損耗(如515nm波段透射率下降10-15%),散射光可能干擾鄰近傳感器,導致能量監測失準。



3.協同案例:

若濾光片同時存在面型誤差(PV=λ/2)和粗糙度(Ra=5nm),在IPL脫毛應用中可能出現:

1. 光束擴散導致毛囊靶向能量不足(表面精度問題);

2. 散射光被表皮吸收引發紅斑(光潔度問題)。


 什么是表面精度?

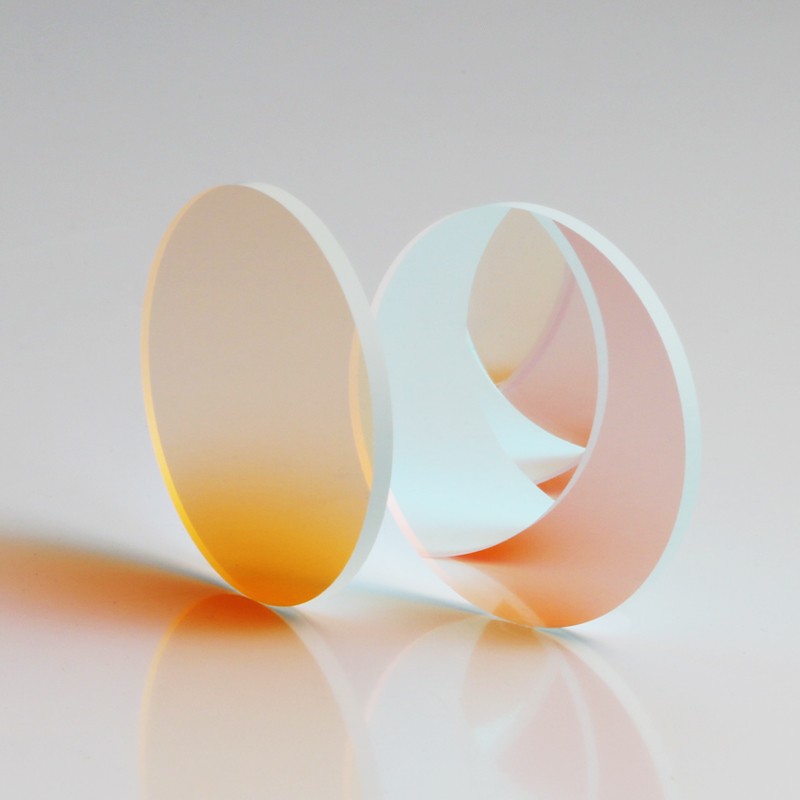

(激埃特原創圖片)

4. 制造工藝的分工

在制造加工時,對于表面精度控制和光潔度控制分為幾個階段!

表面精度控制

研磨階段:金剛石砂輪粗磨(平面度誤差±5μm);

拋光階段:氧化鈰拋光液精拋(達到PV<λ/4);

面型檢測:激光干涉儀實時反饋修正。


 什么是光潔度?

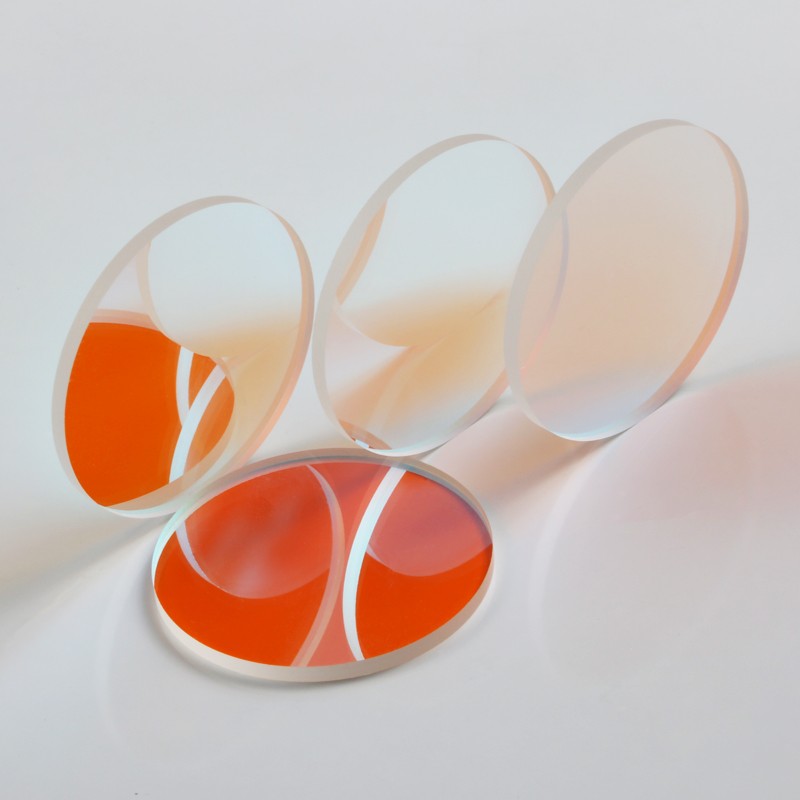

(激埃特原創圖片)

光潔度控制:

超精密拋光:離子束拋光或磁流變拋光(Ra<0.5nm);

鍍膜優化:硬質介質鍍膜減少表面缺陷放大效應;

潔凈封裝:百級無塵環境防止顆粒污染。



5. 行業標準對比

標準體系表面精度要求光潔度要求
ISO 10110光學制圖標注“3/”表示面型誤差(如3/2為λ/2)“5/N×M”表示劃痕與麻點
美軍標MIL-PRF-13830平面度分級A-B-C(A級最高)表面質量等級(60-40等)
激光美容儀行業規范PV<λ/4@632.8nm Ra<1nm


6. 未來趨勢:納米級協同控制

隨著光學系統向超精密化發展,表面精度與光潔度的界限逐漸模糊:

超精密加工技術:離子束拋光同步優化面型精度(PV<λ/20)與光潔度(Ra<0.2nm);

智能補償技術:利用自適應光學實時校正濾光片形變(如熱致面型畸變);

表面功能化鍍層:自修復膜層減少劃痕對光潔度的長期影響。



精度與光潔度的“共生關系”

表面精度與光潔度如同光學濾光片的“骨骼”與“肌膚”——前者確保光路結構的準確性,后者保障能量傳輸的高效性。在激光美容、高能物理等尖端領域,二者缺一不可。理解其區別與關聯,不僅是技術選型的必修課,更是實現光學系統性能躍遷的關鍵認知。
